 카멜레온 엘 캐피탄 업그레이드 (Chameleon for OS X El Capitan)

-

 El Capitan OS X


요세미티가 설치되어있는 디스크에 설치 이미지로 업그레이드 하였습니다.
부트로더는 카멜레온을 사용합니다.



준비물 : 8기가이상의 USB, Universal OS X Installer, Enoch-rev.2773, OS X El Capitan 설치파일, Kext Wizard, Yosemite가 설치된 파티션




설치하기에 앞서 El Capitan으로 업그레이드할 Yosemite에 Enoch-rev.2773 을 설치해줍니다.


1. 설치 디스크 제작
설치 디스크를 만들 USB를 삽입하고 Universal OS X Installer 의 지침에 따라 설치디스크를 만듭니다. (수십분의 시간이 요구되는 작업입니다. 인내를 가집시다.)
제가 사용한 버젼은 Universal OS X Installer V4 이며 클로버 부트 로더만 내장하고있습니다.
설치 디스크만 클로버로 사용하였고 실제 컴퓨터에서 사용하는 부트로더는 카멜레온(에녹 2773)입니다.

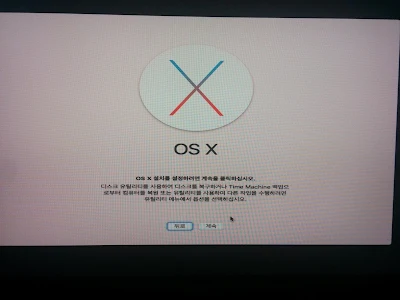

2. OS X El Capitan 설치
재부팅을 하고 부트옵션에 nv_disable=1 을 주고 엘 캐피탄 설치를 진행합니다,
설치하기 전에 예기치 못한 일을 예방하기위해 백업은 필수입니다.

USB로 설치를 진행하기때문에 USB를 최우선에 위치합니다.

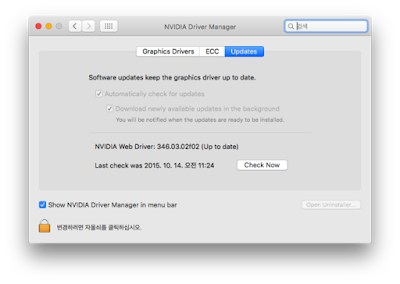

3. nVidia Web 드라이버 업데이트
설치를 완료한 후 그래픽 웹 드라이버를 최신으로 업데이트 해주면 정상적으로 부팅이됩니다.


4. 루트리스(Rootless)

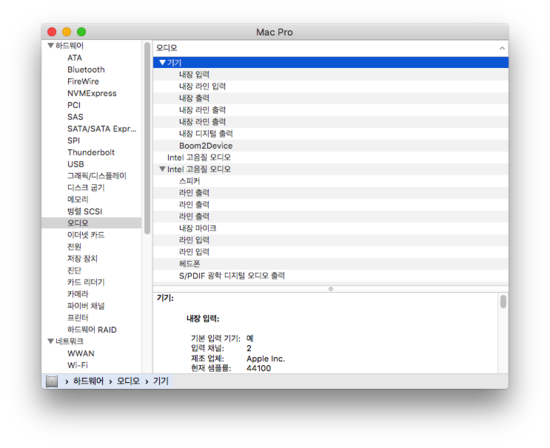

설치 직후에는 소리가 나오지 않습니다. 시스템 리포트나 환경설정에 들어가보면 드라이버가 작동하지 않았음을 확인 가능합니다.
여기서 문제는 최근 애플이 루트리스(Rootless) 라는 시스템 보안 기능때문에 시스템 하위폴더의 수정 또는 생성에 대해 관리자 암호를 입력하더라도 경고문을 보여주면서 작업을 거부합니다.
때문에 s/l/e에서 kext 를 수정할수가 없습니다.

org.chameleon.Boot.plist 내용에서 아래내용을 추가합니다.
다만 이 내용들은 카멜레온 위저드로 수정하면 유실됩니다.

<key>CsrActiveConfig</key> //Rootless=0 대신에 SIP를 꺼주는 것 같습니다.
<string>3</string>
<key>Kernel</key>
<string>kernel</string>


5. 사운드
이제 사운드 kext를 설치하여 사운드를 잡을 수 있습니다.


저는 이렇게 설치를 완료하고 사운드도 잡았습니다. USB 3.0은 그냥 잡혔다는 분들도 있는데 저는 안잡혀있네요.




PS. 엘 캐피탄을 설치하고 나면 USB 3.0이 USB 2.0으로 동작합니다.
USB3.0 잡기로 가면 USB3.0을 활성화 할 수 있는 가이드가 있습니다.

단, 가이드 대로 진행을 하더라도 메인보드에 있는 모든 USB 포트를 사용 할 수는 없습니다.
이는 리얼 맥 프로의 I/O단자 구성과 관련이 있는것으로 보입니다.

즉, 리얼 맥 프로 가 지닌 포트보다 많은 포트를 활성화 시킬 수 없습니다.

찾는 방법은 일일이 포트를 활성화 해서 주소를 찾는 방법이라 꽤나 힘든 작업입니다.
