Raspberry Pi Zero W/2W - USB OTG + mini HDMI 어댑터 만들기 1

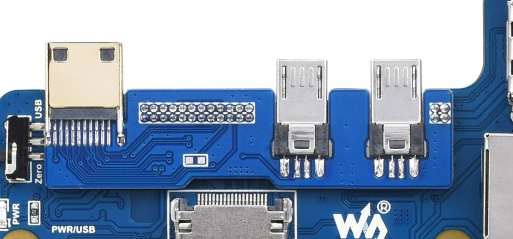

사진은 Waveshare의 제품이다. Aliexpress에서도 이와 같은 제품을 많이 찾아 볼 수 있다. 이번에는 요 녀석을 만들어볼 생각이다. 잘만 활용하면 여러모로 쓸모가 있을 듯 하다. USB 부분만 좀 더 튼튼하게 결합될 수 있는 부품을 사용하려고 한다.

미니 HDMI Male 플러그 제품을 10개, 50 묶음 판매자를 찾았다. 대부분 PCB 형태로만 판매를 해서 찾는데 시간이 좀 걸렸다. 이런 건 꼭 내가 사고 난 후에 더 좋은 조건에 판매하는 판매자가 노출 되는 것 같다 .

Micro USB Male 제품의 경우는 판매자가 많아서 골라서 쓰면 될 것 같다. PCB 와 좀더 튼튼하게 결합되려면 별도의 마운트 핀이 있는 제품을 사용하면 도움이 될 것이다.

가장 먼저 할 것은 두 제품의 3D 모델 제작이다. 만약 사용하지 않게 되더라도 라이브러리를 늘려서 나쁠건 없다. 두 제품 모두 디멘션 자료가 있어 모델 구현이 가능하다.

두 제품 다 모든 부분에 대한 치수가 나와있지는 않았기 때문에 설계에 시간이 오래 걸렸고 상당 부분 상상력을 발휘하였다. 그래도 설계에 필요한 치수는 대부분 나와있기 때문에 큰 문제는 없으리라 생각한다.

실제로는 제품을 구매해서 확인 해봐야겠지만 비슷하게 나온 것 같다.

PCB 의 edge에 실장 하려면 PCB의 두께는 1mm 를 사용해야 한다.
